汽车零部件涂层技术模具涂层与刀具涂层的应用与差异

在汽车制造领域，涂层技术已成为提升零部件性能、延长模具和刀具寿命的关键手段。随着同城热门话题中对“汽车零部件涂层”“模具涂层”“刀具涂层”的关注度不断上升，本文将系统梳理这两类涂层的核心作用、常见技术路线及其在汽车产业中的具体应用，帮助读者快速建立对这一细分领域的专业认知。

一、为什么汽车零部件需要涂层？

汽车零部件长期处于高温、高压、高频摩擦或腐蚀性介质中。以发动机活塞、传动齿轮、冲压模具和切削刀具为例，未经涂层的表面往往面临磨损、粘着、氧化和疲劳等问题。涂层技术通过在基体表面沉积数微米至数十微米的功能薄膜，可显著改善以下性能：

耐磨性：降低摩擦系数，减少磨粒磨损与粘着磨损。
耐高温性：在高温下保持硬度与化学稳定性。
抗腐蚀性：隔绝水汽、酸性物质或切削液侵蚀。
脱模与抗粘：防止材料在模具表面粘连，提高成型质量。

因此，涂层已从“可选工艺”逐步变为高精度、长寿命汽车零部件的标配。

二、模具涂层：让冲压、压铸和注塑更高效

模具涂层主要应用于汽车覆盖件冲压模、铝合金压铸模、塑料注塑模等。其核心诉求是抗磨损、抗粘着和耐热疲劳。

常见涂层类型：

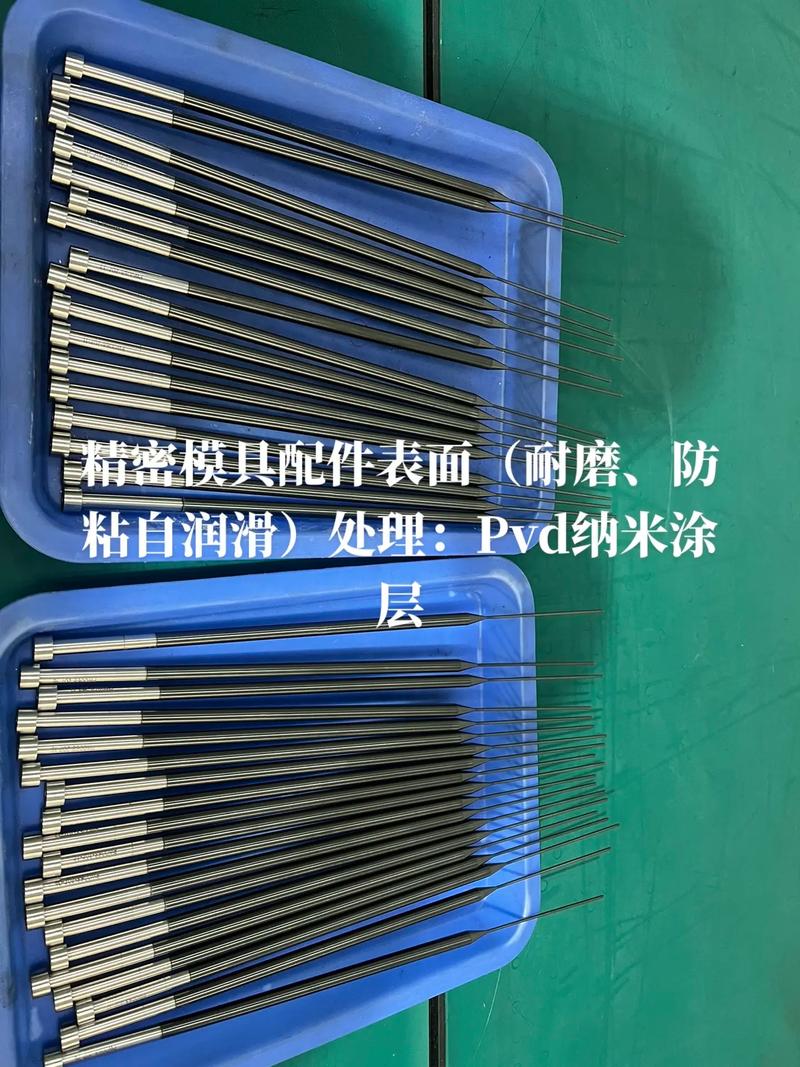

1. PVD（物理气相沉积）涂层：如TiN、TiCN、CrN、TiAlN。适用于冲压模具和部分压铸模具，可提高表面硬度并降低摩擦。
2. CVD（化学气相沉积）涂层：如TiC、TiN、Al₂O₃多层结构。常用于高负荷压铸模具，但处理温度较高。
3. DLC（类金刚石碳）涂层：摩擦系数极低，适合铝合金冲压和注塑模具，防止铝粘着。
4. TD（热扩散）处理：形成VC、NbC等碳化物层，主要用于高耐磨冲压模具。

汽车行业典型应用：
- 高强钢冲压模：TiAlN或CrN涂层可减少拉毛，提高面板表面质量。
- 铝合金压铸模：AlTiN或CrAlN多层涂层可抵抗铝液冲刷与热疲劳，延长模具寿命30%以上。
- 注塑模具：DLC或CrN涂层防止塑料分解腐蚀，改善脱模。

三、刀具涂层：提升切削效率与加工精度

汽车零部件加工涉及大量车削、铣削、钻削和齿轮加工。刀具涂层直接决定切削速度、进给量和刀具寿命。在汽车零部件（尤其是发动机缸体、变速箱壳体、底盘件）的大批量生产中，涂层刀具是保证节拍与成本控制的关键。

常见刀具涂层体系：
- 单层涂层：TiN（通用）、TiCN（高硬度）、CrN（抗粘着）。
- 多层与纳米复合涂层：TiAlN、AlTiN、TiSiN、AlCrN。具有更高的热硬性和抗氧化温度（可达900–1100℃）。
- 金刚石涂层：用于加工铝合金、复合材料等非铁材料，寿命极长。
- CBN（立方氮化硼）涂层：用于淬硬钢、铸铁的高速切削。

汽车零部件加工中的典型场景：
- 发动机缸体/缸盖加工：AlTiN或TiAlN涂层刀具用于高速铣削，减少换刀次数。
- 变速箱齿轮滚齿/插齿：TiAlN或AlCrN涂层滚刀，可提高切削速度20%–50%。
- 刹车盘车削：CrN或TiCN涂层刀片，抗月牙洼磨损。
- 铝合金壳体钻孔：金刚石涂层钻头，防止积屑瘤并提高孔壁质量。

四、模具涂层与刀具涂层的核心差异

虽然两者都属于表面强化技术，但设计目标与工况差异明显：

| 对比维度 | 模具涂层 | 刀具涂层 |
|--------|--------|--------|
| 主要失效形式 | 磨损、粘着、热疲劳、腐蚀 | 磨损、月牙洼、崩刃、氧化 |
| 典型温度 | 200–700℃（压铸更高） | 600–1100℃（切削区） |
| 涂层厚度 | 2–20 μm，TD层可达10–20 μm | 1–10 μm，纳米涂层更薄 |
| 对韧性的需求 | 需兼顾抗热裂 | 需兼顾抗崩刃 |
| 典型涂层 | CrN、DLC、TiAlN、TD | TiAlN、AlCrN、TiSiN、金刚石 |
| 核心目标 | 脱模、抗粘、耐热疲劳 | 热硬性、抗磨损、化学惰性 |

简言之，模具涂层更关注“抗粘、抗热裂、易脱模”，而刀具涂层更强调“高温硬度、抗氧化与切削化学稳定性”。
